ТЕРМОДИНАМИЧЕСКОЕ МОДЕЛИРОВАНИЕ ФАЗОВЫХ ПРЕВРАЩЕНИЙ В СТАЛИ 40ХНЗМФ ПРИ РАЗЛИЧНОЙ МОДИФИКАЦИИ

12 фев 2026

*А. А. Туганбаева, С. К. Аринова, Св. С. Квон, А. 3. Исагулов
Карагандинский технический университет имени Абылкаса Сагинова, Республика Казахстан, г. Караганда
ORCID: https://orcid.org/0009-0004-1248-810Q
ORCID: https://orcid.org/0000-00Q3-1977-8157
ORCID: https://orcid.org/0000-00Q2-5439-4426
ORCID: https://orcid.org/0000-0003-2174-9Q72
*e-mail: dicosia0789@gmail.com

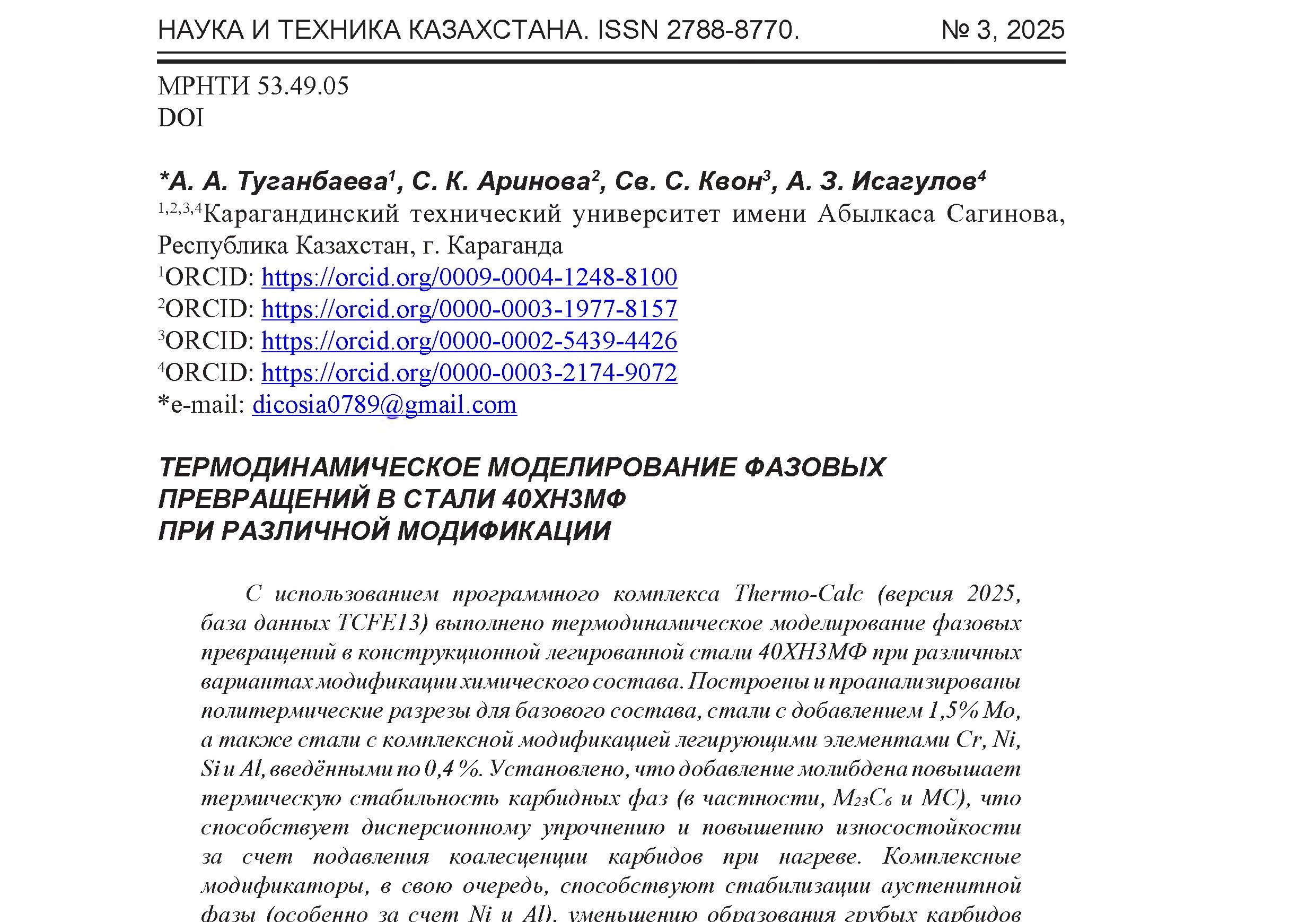

С использованием программного комплекса Thermo-Calc (версия 2025, база данных TCFE13) выполнено термодинамическое моделирование фазовых превращений в конструкционной легированной стали 40ХНЗМФ при различных вариантах модификации химического состава. Построены и проанализированы политермическиеразрезы для базового состава, стали с добавлением 1,5%Мо, а также стали с комплексной модификацией легирующими элементами Сг, Ж, Si и А1, введёнными по 0,4 %. Установлено, что добавление молибдена повышает термическую стабильность карбидных фаз (в частности, М2зСв и МС), что способствует дисперсионному упрочнению и повышению износостойкости за счет подавления коалесценции карбидов при нагреве. Комплексные модификаторы, в свою очередь, способствуют стабилизации аустенитной фазы (особенно за счет Ж. и А1), уменьшению образования грубых карбидов и интерметаллических соединений, а также повышению пластичности сплава благодаря гомогенизации структуры. Проведённый анализ фазовых превращений позволил точно определить температурные диапазоны полной аустенитизации и растворения основных карбидных фаз, что создаёт основу для оптимизации режимов термической обработки (включая температуру закалки и отпуска) с целью получения мелкозернистой, прочной и однородной структуры. Результаты моделирования могут быть использованы при проектировании составов сталей и технологий термической обработки для повышения их эксплуатационных свойств в ответственных узлах.

Ключевые слова: сталь, политермические разрезы, модификаторы, кристаллизация, фаза.

Полная статья: ТЕРМОДИНАМИЧЕСКОЕ МОДЕЛИРОВАНИЕ ФАЗОВЫХ ПРЕВРАЩЕНИЙ В СТАЛИ 40ХНЗМФ ПРИ РАЗЛИЧНОЙ МОДИФИКАЦИИ
